Módula · Estúdio de fabricação

Seu projeto, peça por peça.

Escolha o produto, ajuste as medidas e confira as peças, as chapas e o plano de corte.

01 · Produto

3 categorias

Escolher produtoPainel Orgânico selecionado

02 · Medidas do painel

Largura

Altura

03 · Desenho em relevo

imagem local

Imagem de referência A imagem vira uma forma frontal de profundidade uniforme; cores e tons não ondulam nem deformam o desenho. A onda fica somente no painel ao redor.

Anexe uma imagem ou um modelo 3D para visualizar o relevo.

Ou envie um modelo 3D de referência GLB 2 autocontido sem compressão Draco/Meshopt, OBJ ou STL · até 40 MB e 250 mil triângulos. O modelo é processado localmente; a forma 3D conserva seu perfil projetado e não recebe a onda do painel.

Tamanho do desenho no painel

76%

Mantém uma margem livre de segurança ao redor da arte, sem deixar letras ou o modelo ultrapassarem o painel.

Profundidade máxima do relevo da imagem

24 mm

Até 300 mm (30 cm). Valores altos avançam bastante para fora da parede: confira folgas, fixação e ferramenta. A estrutura traseira V5 permanece preservada.

Ondulação ao redor do desenho

forma protegida

Intensidade da onda no fundo

45%

Direção das ondas no fundo

central

Anexe uma imagem ou um modelo 3D para exportar as lâminas.

O arquivo COLLADA (.DAE) mostra lâminas e travessas como sólidos opacos. Importe pelo menu Arquivo → Importar do SketchUp e use Salvar como para criar um .SKP. O DXF separado continua sendo o plano para CNC. Inverter claro e escuro

A onda só atua no fundo, fora da forma, e há uma pequena faixa de proteção na borda. No PNG, a face do desenho fica plana e uniforme; no 3D, o perfil do modelo é mantido. Confira a prévia e valide o DXF no CAM antes de fabricar.

Parâmetros de fabricação

Chapa de MDF

Comprimento

Largura

Espessura

Junta entre módulos

Lado desejado do módulo quadrado

Só se aplica ao Painel Orgânico: orienta o tamanho dos módulos quadrados da malha; o cálculo pode ajustar a medida para caber na parede.

Diâmetro da fresa

Margem da chapa

Padrão: fresa Ø6 mm. Esse valor reserva o vão mínimo entre contornos no nesting. O DXF leva a geometria; compensação, profundidade por passe, avanço e rotação são definidos no CAM.

A malha permanece simétrica. Quando a proporção do painel não fecha exatamente, a diferença vira uma faixa de compensação igual nos dois lados.

Painel Orgânico

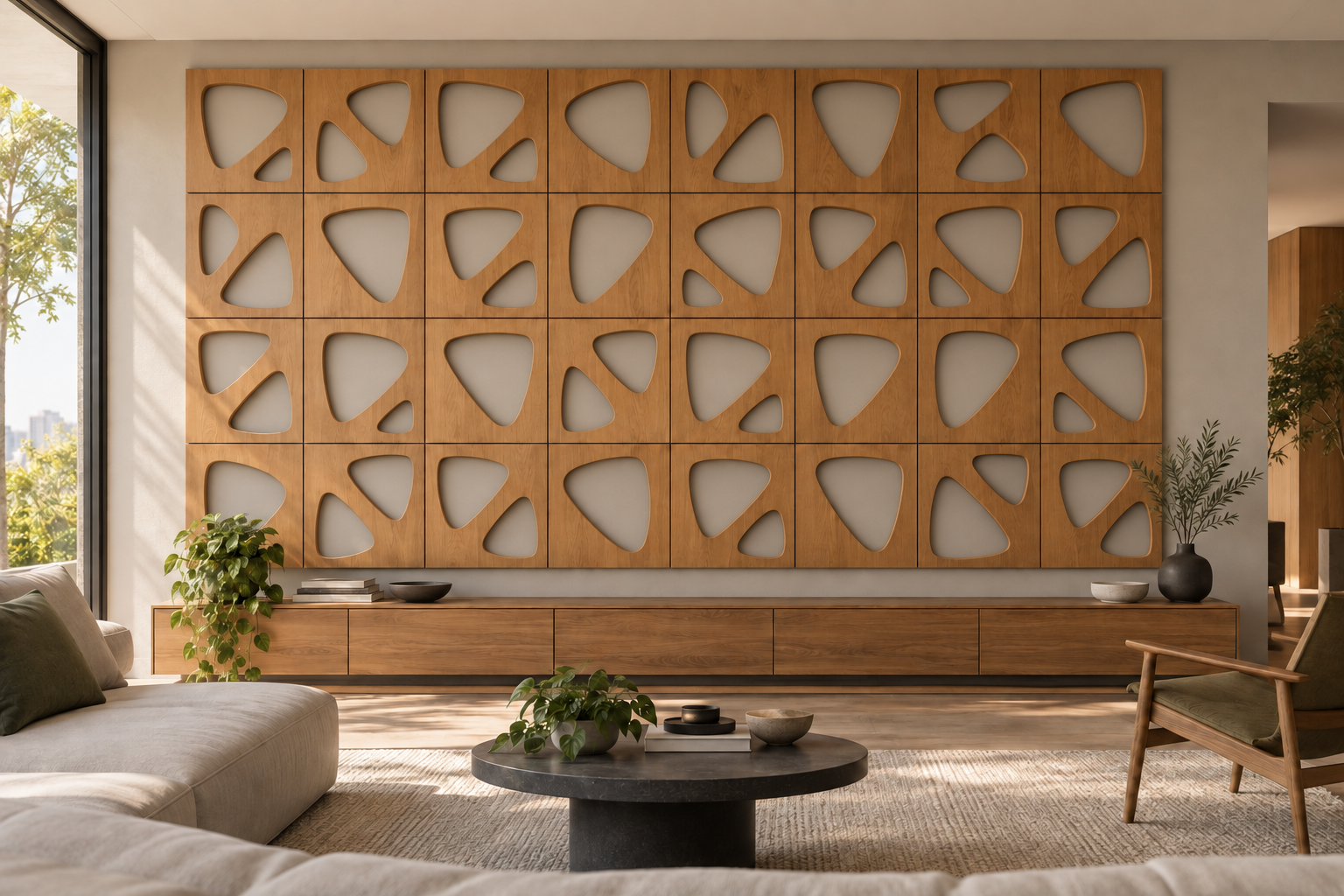

Render fotográfico do ambiente com as medidas do painel

Painel OrgânicoRender de referência · composição fixa

Render de referência · as medidas alteram o plano de corte

MDF 15 mm

Módulo quadrado593,1 mmmesma medida em toda a malha

Quantidade de módulos284 linhas × 7 colunas

Chapas de MDF312 módulos por chapa

Aproveitamento83,0 %área útil da chapa

Plano de corte

Distribuição dos módulos quadrados com os vazados orgânicos assimétricos do modelo de referência, sempre contidos no módulo.

Especificação do projeto

Resumo pronto para validar com a produção.
